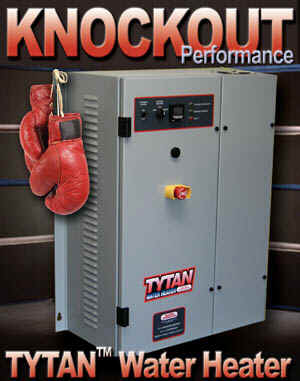

TYTAN ^TM DI水加热器

在水加热器产销市场上，没有别的产品比本公司的Tytan^TM 更安全、更可靠：

安装便捷，基本不需要维修保养。

对于各种应用场合，该加热器具有快速的加热性能和超高的温度稳定性。

钛合金元件结构最大程度的保障了整个加热过程的清洁，去除了离子污染。

加热器结构紧凑、自成一体，有全套的控制系统。

输出功率可达144kw，壁挂式的可达72kw。

产品性能和优点:

效率显著：受热的DI水提高了清洁效率，从而减少了冲洗时间。

节省开支：因为加热元件的工作效率大于99％，所以投资少（COO）回报高（ROI）。

非常清洁：100％钛合金加热元件使其工作周遭无污染，确保了高清洁操作要求。

构造坚固可靠：加热元件简朴的厚壁结构，为加热器无故障运行和长寿命性提供了保障。具有导流结构的加热腔增加了传热效果。

杰出的温度感应和稳定性：针对各种不同的液体流速，始终保持着精确的温度感应性，大大提高了温度的稳定性。

维修/保养便捷：该加热器的设计不仅便于维修保养，而且由于加热元件使用寿命长，所以将维修保养的停机时间降为最低。

快速安装：加热器是依据您的规格要求而生产的。只需插上电源和连接一些管路即可。

构造紧凑：最小容积设计标准。壁挂式达72 kW，落地式96 kW以上。

查看尺寸

要点说明

输出功率
从12,000 w到144,000 w

电压 208v--480 v，三相电 (或单相电) 。特殊功率/电压组合的，请与公司联系。

温度控制器
基于PID微处理器的数码恒温器

极限温度 194⁰F (90⁰C)，视操作情况而定。

温度精确度 +/-1⁰F，视操作情况而定。

工作压力 不大于100PSIG(工作中)

效率
> 99%

液体接触面 全部为钛合金

输入/输出接口
72 kW 以下1" MNPT
大于 96 kW 2" MNPT

标准的安全功能
接地

EMO急停按钮

液体过热感应器(J型热电偶)

加热元件过热感应器(双金属接触式开关)

控制保险丝(主、次)

浪涌或瞬态电涌保护器

满足FM的热过载限位控制器

电柜
NEMA 1 型粉末喷漆金属外壳

外形尺寸
• 12-48 kW: 28.5" (75 cm) W x 13.5"
(34 cm) D x 36.0" (91 cm) H

• 72 kW: 37.5" (95 cm) W x 13.5"
(34 cm) D x 36.0" (91 cm) H

• 96-144 kW: 28.0" (71 cm) W x 17.0"
(43 cm) D x 66.9" (170 cm) H

标准认证

UL, cUL

选项

• CE认证

• S3认证

• PLC控制器

• 远程接口

• 接地故障保护器(GFP)

• 断路器

• 不锈钢加热元件和液体接触零件

• 法兰盘/清洁液体接头

• RS 遥控器

功率选择

利用下式，计算功率：

功率kw=GPM X温度增值⁰F X 0.147

功率kw=LPM X温度增值⁰C/X 0.07

这里GPM是加仑/分，温度增值单位是⁰F，计算结果精确到1⁰F。

例如: 2.5 GPM x 95⁰F x 0.147 =
35 kw ( 约为36 kW)

具体输出功率和相关资料请与公司联系

加热器选择表 (标准加热器):

流速	温升(温差)⁰C/⁰F
	7/13	15/27	22/40	36/65	45/81	52/94	55/100	65/117	75/135
3.8/1	TY12	TY12	TY12	TY12	TY12	TY18	TY18	TY18	TY24
7.6/2	TY12	TY12	TY12	TY24	TY24	TY48	TY48	TY48	TY48
11.4/3	TY12	TY12	TY18	TY48	TY48	TY48	TY48	TY72	TY72
15. 1/4	TY12	TY18	TY24	TY48	TY48	TY72	TY72	TY72	TY96
18.9/5	TY12	TY24	TY48	TY48	TY72	TY72	TY72	TY96	TY120
22.7/6	TY12	TY24	TY48	TY72	TY72	TY96	TY96	TY120	TY120
26.5/7	TY18	TY48	TY48	TY72	TY96	TY120	TY120	TY120	TY144
30.3/8	TY18	TY48	TY48	TY96	TY96	TY120	TY120	TY144	*
34.1/9	TY18	TY48	TY72	TY96	TY120	TY144	TY144	*	*
37.8/10	TY24	TY48	TY72	TY96	TY120	TY144	TY144	*	*
41.6/11	TY24	TY48	TY72	TY120	TY144	*	*	*	*
45.4/12	TY48	TY72	TY96	TY144	*	*	*	*	*
*请与公司联系

使用热DI水的优点

• 下载TYTAN说明，(文件格式.PDF，大小393KB)

• 下载串联水加热器说明 (大小162KB)
