湿加热、冷却设备 |
|
||
LufranTM 高纯度水加热器
产品性能和优点
:
无故障时间超群：资料显示，实际平均无故障工作时间接近十年!
- 反应迅速：加热元件与DI水直接接触，效率最高、反应快速。
无污染：暴露面最小。产品在Class100标准的无尘室内组装。
输出功率：标准型24 kW - 260 kW。而且加热器间可以组合使用。
- 操作安全：冗余安全特性确保其无故障、工作寿命长。
解困能力：在任何流速下，加热温度可达950C，压力可达100PSIG。
设计优良：反应比蒸汽加热系统更灵敏。不仅大大地降低了维修/保养成本，而且工作效率比红外加热系统更高。其可靠性已经得到实践的证明。
构造紧凑：安装占地面积小。
最长的正常工作时间：正常工作的时间大于99%。
通用工具：选用适当的接口，则无需使用专用工具。
电开关装置：固态继电器。
加热器整体监测：由专利保护的气排系统保证了加热器的整体可靠性和长使用寿命。
专家信誉：遍于全球数以千计工作中的加热器，加上丰富技术经验和世界范围内的产品服务， Process Technology 是你信任的加热器生产厂家。

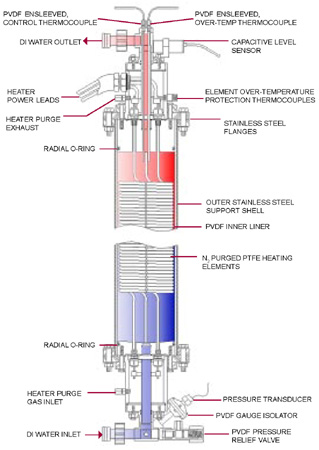

Lufran 高纯DI水加热器说明 加热器 拥有专利权的电阻加热系统 输出功率 标准型为24kw 到 260kw 电压 可提供高达600v(三相电)的电压, 50/60 Hz 温度极限 950C，视操作情况而定 温度精确度 +/-0.30C，视操作情况而定 流速 1 LPM (.25 GPM) - 200 LPM (50 GPM) 工作效率 > 99% 工作压力 100PSIG(689 kPa) 最大工作压力 平均无故障工作时间
9.39年，>99%正常工作的时间 温度调控系统 基于DACTM(实时需求监控)程序的PLC，控制 过零点触发固态继电器 (SSR) 的通断。 温度感应器 “J”型热电偶(过程温度控制) 、“E”型(加热元件过热保护) 或由顾客定制。 加热元件 具有专利设计并使用精密的电阻丝，功率密度15 w/in2 (2 w/cm2)
液体接触面 • 加热元件表面材料：连续无缝的纯铁富龙 PTFE(82%)
• 腔体和管道材料：PVDF(18%)
• Chemraz O ®型密封圈
• 防湿或涂层金属零件加热元件气排系统 去除了渗透物，延长了加热元件的寿命。监测整个加热元件，以保证正常的运行。
排气通风 不需要 标准型的性能 • DAC™”实时需求监控程序”(基于PLC运作)
• EMO 电路(近距和远程操控)
• 接地故障保护器(GFP)
• 24伏直流熔断控制电路
• 认证CE、ETL和 Semi S2/S3
• 断路器
• 数据记录
• 远程接口
• 具有泄漏探测的粉末喷漆柜
• 基于电容式液位传感器的加热管保护器
• 带有独立限位控制器的加热器热过载电路
• 湿度监测器确保加热元件管道系统的正常运行。
• 气排开关以确定加热元件得到清洁
• 系统压力显示器
• 高温警报器
• PVDF机械压力释放阀，设置值为100 PSIG（689.5千帕）选项 • 人机对话控制器(Ethernet, DeviceNet, RS232, RS485, Mod Bus., 等供选)
• 彩色触摸屏
• 附加远程接口信号
• 数码电阻显示器
• 远程流量监测信号
• 延长保修期
DACTM (实时需求监控软件)
具有极精确的温度控制/稳定性：
该加热器采用专利软件DACTM, 通过对温度/流量的计算，精确地得出加热器所需的输出功率。其计算和比较的相关内容有：
所需功率的百分比
- 入流温度
- 出流温度
- 流速
- 实际功率
- 低温补入
- 高温关闭
更佳的温度稳定性：对温度和流量的变化反应迅速。
节水：迅速的加热和复原功能将减少用水量。
易于使用的人机界面(HMI) ：触摸式显示屏，易于理解的指令。
功率选择 |
||||
利用下式，计算功率： |
||||
(Δ°C X LPM) |
÷ | 14.3184 | = | kW |
(Δ°C X GPM) |
÷ | 3.784 | = | kW |
(Δ°F X GPM) |
÷ | 6.81 | = | kW |
例如: (55° C x 15 LPM) ÷ 14.318 = 65 kW 550C的温升(Δ) x 15L/m ÷ 除以14.318 = 65,000 w |
||||
具体输出功率和相关资料请与公司联系 |
||||
| 加热器选择表 (依标准加热器为准) | |||||||||
| 流速 | 温升(温差)0C/0F | ||||||||
| (LPM/GPM) | 35/63 | 40/72 | 45/81 | 50/90 | 55/99 | 60/108 | 65/117 | 70/126 | 75/135 |
| 5/1.3 | 024 | 024 | 024 | 024 | 024 | 024 | 024 | 036 | 036 |
| 10/2.6 | 036 | 036 | 036 | 036 | 052 | 052 | 052 | 052 | 052 |
| 15/3.9 | 036 | 052 | 052 | 052 | 065 | 065 | 072 | 105 | 105 |
| 20/5.3 | 052 | 065 | 065 | 072 | 105 | 105 | 105 | 105 | 105 |
| 25/6.6 | 065 | 072 | 105 | 105 | 105 | 105 | 130 | 130 | 144 |
| 30/7.9 | 105 | 105 | 105 | 105 | 130 | 130 | 144 | 210 | 210 |
| 35/9.2 | 105 | 105 | 130 | 130 | 144 | 210 | 210 | 210 | 210 |
| 40/1.6 | 105 | 130 | 130 | 144 | 210 | 210 | 210 | 210 | 210 |
| 45/11.9 | 130 | 130 | 144 | 210 | 210 | 210 | 210 | 260 | 260 |
| 50/13.2 | 130 | 144 | 210 | 210 | 210 | 210 | 260 | 260 | 260 |
| 55/14.5 | 144 | 210 | 210 | 210 | 210 | 260 | 260 | * | * |
| 60/15.8 | 210 | 210 | 210 | 210 | 260 | 260 | * | * | * |
Viton是DuPont Dow Elastomers的注册商标。
Chemraz是Greene, Tweed and Company的注册商标。
下载高纯度DI水加热器说明书, (文件格式.PDF，大小389KB)
您需要Adobe Acrobat, 才能查看这些资料。 如果没有, 可以点击下面的链接,免费下载：
